Se você já passou algum tempo solucionando problemas em sistemas de bateria, sabe que a temperatura é uma das variáveis mais silenciosas, porém mais críticas. Para operadores de gabinetes de baterias, especialmente aqueles que gerenciam grandes bancos de íons de lítio, mesmo um desvio de 5°C da faixa operacional ideal pode reduzir a vida útil da célula em anos ou desencadear um risco de fuga térmica. É por isso que a instalação correta de sensores de temperatura não é apenas uma etapa de manutenção; é uma parte essencial para garantir segurança, longevidade e desempenho confiável. Como fornecedor de gabinetes de bateria, trabalhei com centenas de equipes que ignoraram o posicionamento adequado do sensor e pagaram o preço: desde o tempo de inatividade inesperado até a degradação acelerada da bateria. Hoje, estou explicando exatamente como instalar um sensor de temperatura em um gabinete de bateria, com lições aprendidas nas instalações no local e nas necessidades reais da indústria.
Primeiro, vamos esclarecer por que o processo de posicionamento e instalação é tão importante. A temperatura interna do gabinete da bateria não é uniforme – as células mais próximas dos ventiladores ou das paredes externas funcionam mais frias do que as células centrais, e as sequências em série/paralelo podem gerar pontos de acesso que não são detectados por um único sensor mal colocado. Mesmo um pequeno erro, como montar um sensor em uma parede de metal vazia, em vez da guia da bateria que deveria monitorar, fornecerá leituras falsas que levam a sobrecarga, sub-resfriamento ou manutenção desnecessária. É por isso que antes de escolher uma furadeira ou ferramenta de crimpagem, você precisa alinhar a escolha e o posicionamento do sensor com o tipo específico de gabinete - seja um ambiente internoGabinete de bateria, climatizadoGabinetes de bateria externos, ou um específico solarGabinete de bateria solarprojetado para lidar com cargas flutuantes da rede.
Vamos começar com a preparação da pré-instalação. Este é o passo que a maioria das pessoas apressa, mas estabelece a base para todas as outras partes do processo. Primeiro, confirme o tipo de sensor: para a maioria das aplicações de bateria de lítio, você usará um termistor (NTC) ou um termômetro de resistência de platina (PRT). Os PRTs são mais precisos para sistemas de longo prazo e de alto risco – como armazenamento de energia em grande escala – enquanto os NTCs funcionam bem para configurações modulares menores. Em seguida, mapeie as cadeias de baterias. Para baterias com 10 ou mais células em série, você precisará de pelo menos um sensor por sequência. Para pacotes maiores que 50 kWh, adicione um sensor extra a cada 10 a 15 células para capturar pontos de acesso. Eu sempre recomendo esboçar o layout do seu gabinete antes de começar: marque onde fica cada módulo de bateria, onde passam as vias de ventilação e onde os cabos de alimentação se conectam. Para exteriorGabinete de bateria de lítioinstalações, observe também a localização dos trocadores de calor ou isolamento, pois picos de temperatura próximos a eles podem distorcer as leituras.
Depois de mapear seu layout, reúna as ferramentas e materiais certos. Você precisará de: o número correto de sensores de temperatura (sempre compre 10% a mais para peças sobressalentes), fio isolado de alta temperatura (classificado para pelo menos 125 ° C, para lidar com o calor do gabinete), conectores de crimpagem, adesivo térmico ou epóxi termicamente condutor (o tipo feito para células de bateria - evite colas de uso geral), uma furadeira com uma pequena broca para roteamento de fios, um multímetro digital para testar a continuidade e um fabricante de etiquetas para marcar a localização de cada sensor. Um erro comum que vejo é usar fio muito fino para conexões de sensores; em gabinetes com alta interferência eletromagnética (EMI) de cabos de alimentação, fios finos podem causar ruído de sinal, levando a leituras imprecisas. Invista em fio blindado para gabinetes maiores, especialmenteArmário de armazenamento de bateriaunidades que ficam perto de inversores ou transformadores de rede.
Agora, vamos para a instalação real, dividida em práticas recomendadas passo a passo. Primeiro, planeje o roteamento do fio antes de perfurar. Nunca passe os fios do sensor paralelos aos cabos de alimentação de alta tensão - isso causa EMI que distorce as leituras. Em vez disso, passe os fios ao longo da borda interna do gabinete, abaixo dos módulos de bateria, para que fiquem fora do caminho da manutenção e não sejam expostos ao fluxo de ar direto que poderia resfriá-los artificialmente. Para montagens em parede, use os prensa-cabos existentes no gabinete, se possível, ou faça furos pequenos e pré-marcados (evite perfurar trilhos estruturais ou células de bateria, pois podem danificar os componentes internos).
Em seguida, monte os sensores nas células ou módulos da bateria. Esta é a parte mais crítica da instalação. É aqui que vejo que 70% dos erros de instalação acontecem: as pessoas montam sensores na superfície externa do gabinete, em vez de nas peças que transportam corrente da bateria. Para obter leituras precisas de temperatura, o sensor precisa fazer um contato íntimo e termicamente condutor com a aba da bateria ou com a caixa do módulo. Veja como fazer isso direito: se estiver usando adesivo térmico, aplique uma camada fina e uniforme (aproximadamente a espessura de um cartão de crédito) na parte traseira do sensor e pressione-o firmemente na guia ou módulo da bateria. Segure-o por 30 segundos para garantir um bom contato e, em seguida, deixe curar pelo tempo especificado pelo fabricante do adesivo (nunca se apresse - pular o tempo de cura fará com que os sensores se soltem e se desloquem com o tempo). Se o invólucro da bateria tiver uma superfície metálica lisa, você também pode usar um pequeno clipe de metal para prender o sensor, apenas certifique-se de que o clipe esteja classificado para as temperaturas do invólucro da bateria e não causará curto-circuito.
Para cadeias de baterias em série, monte o sensor na célula intermediária da cadeia – é aqui que os pontos de acesso se desenvolvem primeiro, porque a corrente flui uniformemente por todas as células em uma série, de modo que a célula intermediária atingirá picos de temperatura antes das células finais. Para cadeias paralelas, monte um sensor em uma célula por grupo paralelo, pois as células paralelas atraem cargas diferentes e podem desenvolver pontos de acesso de forma independente. Para gabinetes externos, adicione um sensor extra próximo à entrada de ar e às aberturas de exaustão do gabinete, para que você possa monitorar como as condições climáticas externas (como calor ou frio extremos) afetam a temperatura interna da bateria. Por exemplo, um gabinete de bateria solar no Arizona pode precisar de sensores extras próximos à entrada, uma vez que a luz solar direta pode pré-aquecer o ar que entra antes de atingir a bateria.
Depois que os sensores estiverem montados, é hora de passar e terminar os fios. Pegue o fio blindado do sensor e direcione-o ao longo do caminho planejado, usando abraçadeiras adequadas para uso em gabinete de bateria (evite abraçadeiras plásticas que quebram em altas temperaturas). Deixe 6 a 12 polegadas de fio extra em cada local do sensor para solução de problemas ou reposicionamento futuro. Ao prender os conectores nas extremidades do sensor, certifique-se de que a conexão esteja firme – conectores soltos causam quedas de sinal que levam à perda de dados de temperatura. Depois que todos os fios estiverem passados, teste cada sensor com um multímetro: para termistores, a resistência mudará conforme você aquece ou resfria o sensor; para PRTs, você deve obter uma leitura consistente que corresponda à curva de calibração do sensor. Esta etapa detectará sensores quebrados ou conexões soltas antes de fechar o gabinete.
Agora, prenda a fiação do sensor dentro do gabinete. Use abraçadeiras para prender os fios aos trilhos estruturais ou slots de canal do gabinete, certificando-se de que eles não estejam esticados ou puxados (eles precisam de um pouco de folga para absorver a vibração dos ventiladores do gabinete ou movimento externo). Evite passar os fios perto de peças móveis, como dobradiças de portas ou abas de ventilação, que podem danificar o isolamento ao longo do tempo. Para gabinetes com painéis internos removíveis, etiquete a localização de cada sensor no painel para que você possa identificar rapidamente qual sensor corresponde a qual célula durante manutenção futura.
Depois que todos os sensores estiverem instalados, execute um teste completo do sistema. Ligue o sistema de monitoramento do gabinete da bateria e deixe as baterias carregarem até 50% da carga. Observe as leituras de temperatura por 30 minutos: todos os sensores devem mostrar uma temperatura consistente dentro de 2°C um do outro. Se um sensor indicar 10°C abaixo ou acima dos outros, isso é um sinal de má conexão, mau contato ou interferência EMI. Verifique novamente se o sensor está pressionado firmemente contra a bateria e se o fio está blindado corretamente. Para gabinetes externos, teste também os sensores em condições extremas: simule o frio deixando a porta do gabinete aberta em um dia frio, ou simule o calor ligando o aquecedor do gabinete e verificando se os sensores registram a mudança de temperatura corretamente.
Agora, vamos falar sobre as melhores práticas pós-instalação, porque instalar os sensores é apenas metade do trabalho. Primeiro, agende verificações regulares a cada 6 meses para garantir que os sensores ainda estejam fazendo bom contato com as células da bateria. Com o tempo, o adesivo térmico pode degradar-se ou os clipes podem deslocar-se devido à vibração. Inspecione os fios quanto a desgaste ou danos, especialmente em gabinetes que sofrem variações de temperatura ou exposição externa. Segundo, calibre os sensores anualmente usando um termômetro de referência calibrado – isso garante que seu sistema de gerenciamento de bateria (BMS) esteja obtendo dados precisos para ajustar as taxas de carga e descarga. Terceiro, atualize as configurações do seu BMS para corresponder às localizações dos sensores: se você adicionou sensores extras para pontos de acesso, certifique-se de que o BMS esteja configurado para disparar um alerta se algum desses sensores exceder o limite de temperatura seguro.
Como fornecedor de gabinetes de bateria, posso dizer que pular essas etapas leva a problemas evitáveis. Trabalhei com um cliente que instalou sensores em seusGabinete de bateria de lítioparede em vez das células, levando-os a subcarregar seu banco em 15% porque as leituras do sensor eram 8°C mais frias do que a temperatura real da célula. Outro cliente montou sensores com cola quente comum que derreteu em seu invólucro externo durante uma onda de calor de verão, causando pontos de acesso não detectados que danificaram três módulos de bateria. Esses são erros fáceis de evitar se você dedicar algum tempo para fazer a instalação corretamente.

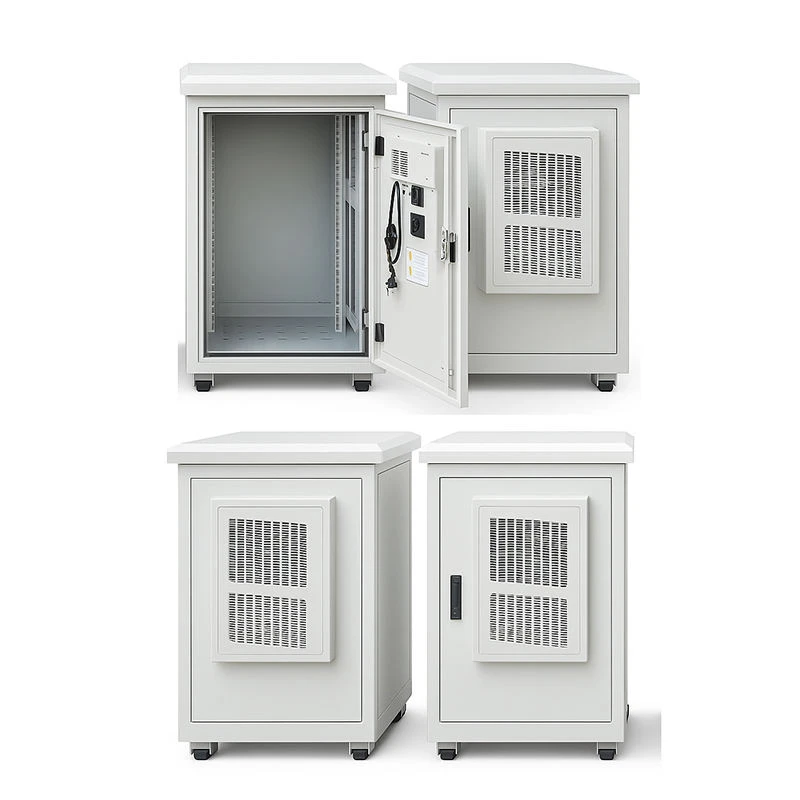

Esteja você configurando um pequeno sistema residencial de armazenamento de bateria ou um grande sistema de utilidade públicaArmário de armazenamento de bateria, a instalação adequada do sensor de temperatura não é negociável. Não se trata apenas de seguir um guia passo a passo, trata-se de compreender como a temperatura afeta o desempenho e a segurança da sua bateria e de reservar um tempo para colocar e proteger sensores onde eles possam fornecer dados confiáveis e acionáveis. Se você estiver projetando ou atualizando um sistema de gabinete de bateria ou precisar de ajuda para selecionar o gabinete certo para sua aplicação, seja umGabinetes de bateria externospara locais solares remotos ou ambientes internosGabinete de bateriapara energia de backup comercial – entre em contato com nossa equipe para discutir suas necessidades.
